一機三用電腦數控鉆孔植毛機，五軸獨立運行工作，適合做圓盤刷、平板刷及圓棍刷三款不同類型的毛刷產品。
整機采用進口伺服電機，進口高速主軸，驅動螺桿使用精密滾珠螺桿；可進行單鉆孔、單植毛，鉆孔植毛選頭方式運用獨特旋轉式轉換離合器，鉆孔植毛有規律的孔位編輯，可由電腦自動分配計算出程序，減少使用手輪逐個教導對孔輸入的繁瑣步驟，采用了全新設計的鉆孔植毛機頭，使植毛速度更快更穩定。
機頭可以自動升降減少板刷的厚薄換款的調節時間，有自動補償功能，當棍刷植毛過程中膨脹孔位不準時，可以進行補償偏移校正，機頭軸承滑動部位裝有電動油泵定時循環供油，延長了配件的使用壽命，夾具采用氣動式或三爪口夾柄松柄，自動模式可隨時進行暫停補孔修改孔位數據，可外接U盤存取數據。
圓盤刷產品配置參數
|
類別
|
配置參數
|
|
軸數
|
五軸
|
|
X-Y軸行程
|
2000mm*300mm
|
|
Z軸旋轉角度
|
360°
|
|
S軸擺角
|
±35°
|
|
H軸行程
|
300mm
|
|
X、Y軸導軌
|
采用原裝進口直線導軌
|
|
X-Y軸重復定位精度
|
±0.01mm/100mm
|
|
圓盤刷直徑范圍
|
∮50-600mm
|
|
圓盤刷柄的厚度
|
8mm以上
|
|
植毛孔位分布
|
梅花孔
|
|
鉆孔孔徑范圍
|
1.0-10mm
|
|
植毛孔徑范圍
|
3.0-8.0mm
|
|
鉆孔植毛速度
|
可達3-5孔/秒（根據孔距及角度要求而定）
|
|
植毛方式
|
馬釘
|
|
植毛未對折前總長度
|
50mm-145mm
|
平板刷產品配置參數
|
類別
|
配置參數
|
|
軸數
|
二軸
|
|
X-Y軸行程
|
1200mm*300mm
|
|
X、Y軸導軌
|
采用原裝進口直線導軌
|
|
X-Y軸重復定位精度
|
±0.01mm/100mm
|
|
加工平板刷長度
|
300mm-1200mm
|
|
加工平板刷寬度
|
10mm-300mm
|
|
平板刷厚度
|
8mm以上
|
|
植毛孔位分布
|
直排、梅花
|
|
鉆孔孔徑范圍
|
1.0-10mm
|
|
植毛孔徑范圍
|
3.0-8.0mm
|
|
鉆孔植毛速度
|
可達3-5孔/秒（根據孔距及角度要求而定）
|
|
植毛方式
|
馬釘
|
|
植毛未對折前總長度
|
50mm-145mm
|
圓棍刷產品配置參數
|
類別
|
配置參數
|
|
軸數
|
二軸
|
|
X軸行程
|
2000mm
|
|
Z軸旋轉角度
|
360°
|
|
X、Y軸導軌
|
采用原裝進口直線導軌
|
|
X-Y軸重復定位精度
|
±0.01mm/100mm
|
|
加工棍刷長度
|
300mm-1200mm
|
|
加工棍刷直徑
|
∮50-280mm
|
|
植毛孔位分布
|
直排、梅花、人字、螺旋
|
|
鉆孔孔徑范圍
|
1.0-10mm
|
|
植毛孔徑范圍
|
3.0-8.0mm
|
|
鉆孔植毛速度
|
可達3-5孔/秒（根據孔距及角度要求而定）
|
|
植毛方式
|
馬釘
|
|
植毛未對折前總長度
|
50mm-145mm
|

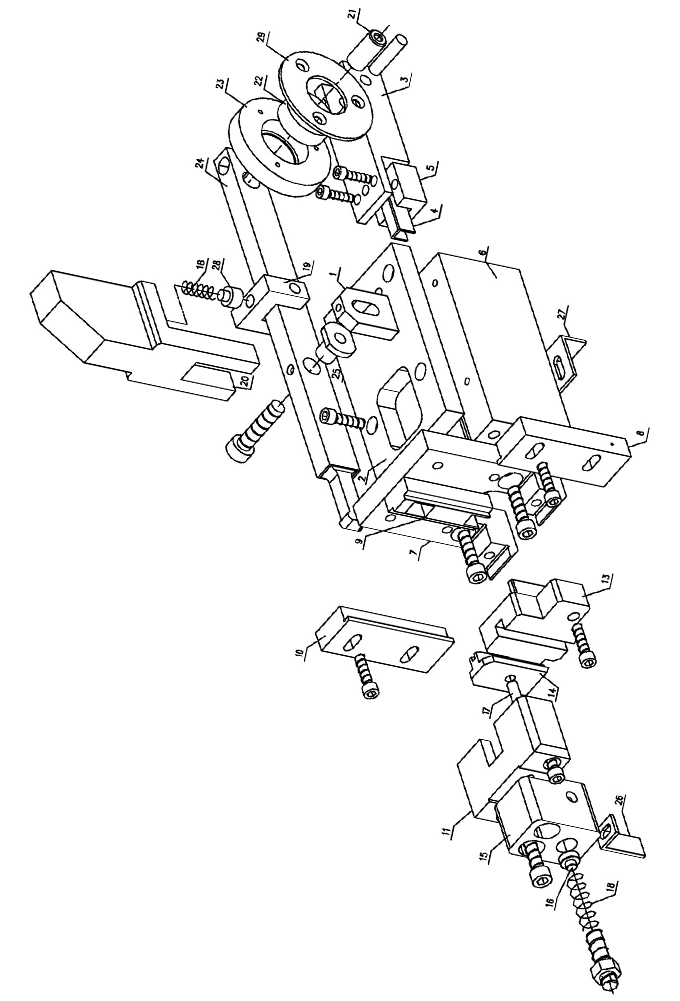

刀芯部分裝配圖
我公司生產的所有零件均實行統一編號和命名，并存有完整的配圖（出機時也配給客戶一套，下圖所示惟刀芯部分裝配圖），以高標準和高精度為前提，保證不同期間生產的同一種零件可實現互換通用。|
序號
|
圖號
|
名稱
|
|
1
|
108MTL75H-101
|
推線桿支撐座
|
|
2
|
108MTL75H-102
|
108MTL75H-102
|
|
3
|
108MTL75H-103
|
推線滑動體
|
|
4
|
108MTL75H-104
|
推線塊
|
|
5
|
108MTL75H-105
|
壓塊
|
|
6
|
108MTL75H-106
|
刀芯底座
|
|
7
|
108MTL75H-107
|
刀芯支板
|
|
8
|
108MD-108
|
右導板
|
|
9
|
108MD-109
|
切線板
|
|
10
|
108MD-110
|
左導板
|
|
11
|
108MTL75H-111-2
|
壓針座
|
|
12
|
|
|
|
13
|
108MTL75H-112/113
|
上下模
|
|
14
|
108MTL75H-114
|
壓針導向體
|
|
15
|
108MTL75H-115
|
壓針蓋板
|
|
16
|
108MTL75H-116
|
壓針彈簧擋塊
|
|
17
|
108MTL75H-117
|
壓針頂塊螺釘
|
|
18
|
|
壓力彈簧SF8*15
|
|
19
|
2800H-116
|
刀芯連叉
|
|
20
|
108MTL75H-118-2
|
刀芯彈簧座
|
| 21 | 108MTL75H-119 | 切線體軸承圈固定軸 |
| 22 | 軸承608Z | |
| 23 | 108MTL75H-120 | 切線體軸承圈 |
| 24 | 108MTL75H-121-1 | 切線橫桿 |
| 25 | 108MTL75H-122 | 切線橫桿固定套 |
| 26 | 108MTL75H-123 | 擋毛塊1 |
| 27 | 108MTL75H-124 | 擋毛塊2 |
| 28 | 108MTL75H-125 | 切線彈簧擋塊 |
|
29
|
108MTL75H-120A
|
切線體軸承圈擋塊
|
